永磁滚筒磁选机筒皮磨损快、频繁更换？硬度与密封是主因

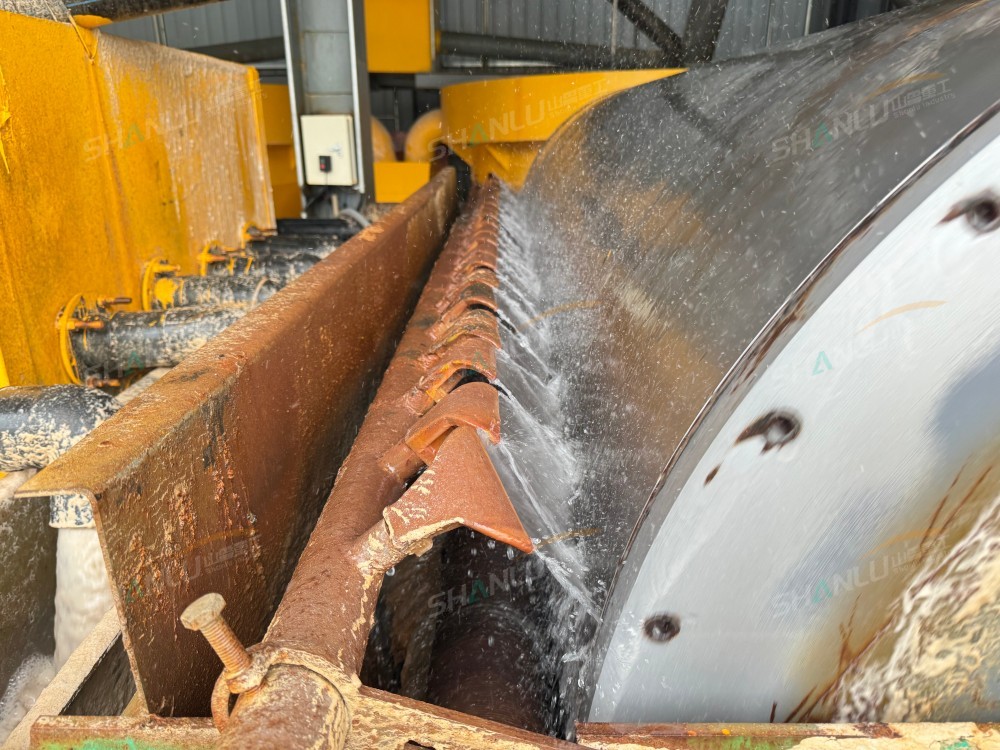

永磁滚筒磁选机在石英砂除铁环节使用频率高，筒皮磨损导致频繁更换是不少产线的烦心事。石英砂硬度高、棱角锋利，筒皮长期与其摩擦，磨损速度比处理其他矿物快得多。每换一次筒皮都要拆装磁系、重新校准，费时费力还影响生产。

筒皮材质硬度不够是磨损快的首要原因。 普通304不锈钢筒皮硬度仅HRC20左右，在石英砂持续冲刷下很快出现沟槽状磨痕，磁力穿透效果也会随之下降。建议选用耐磨不锈钢(如2Cr13调质处理)，硬度可达HRC30以上，或直接在筒体表面堆焊耐磨层。部分厂家提供的陶瓷包覆滚筒也值得考虑，耐磨性可提升数倍。判断筒皮是否需要更换，可在停机时用卡尺测量筒皮厚度——磨损量接近原厚度三分之一时就该安排更换了，别等到磨穿才处理。

密封失效导致矿浆渗入，同样会加速内部损坏。 筒皮两端密封圈老化或磨损后，矿浆渗入筒体内部，不仅腐蚀磁轭和磁块固定件，还会导致磁块因潮湿退磁。应每季度检查一次密封圈，发现硬化或开裂立即更换。安装新筒皮时，需确保密封面清洁无划痕，并涂抹适量密封胶。安装后用水平仪校准，确保滚筒与料槽平行，偏差控制在1mm以内。

日常巡检中若发现滚筒表面有异常沟槽或周期性撞击声，多半是筒皮已严重磨损，内部磁块可能已松动，需立即停机全面检查。山鲁重工在石英砂磁选设备领域积累了丰富经验，可根据物料特性推荐合适的筒皮材质及维护周期。设备运行相关问题，欢迎联系山鲁重工技术团队沟通交流：张经理 13583776655(同微信)。
